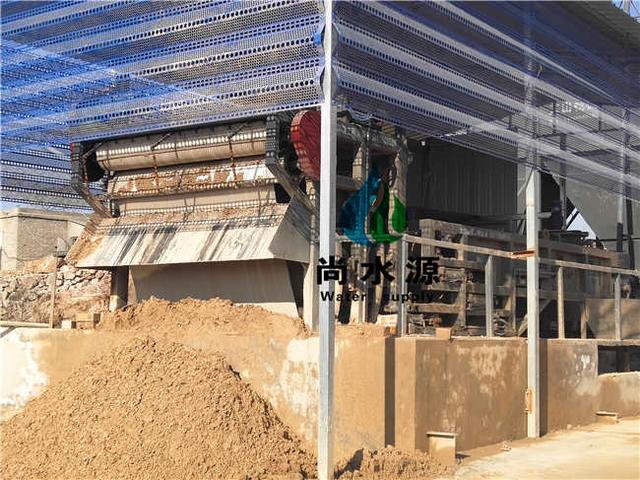

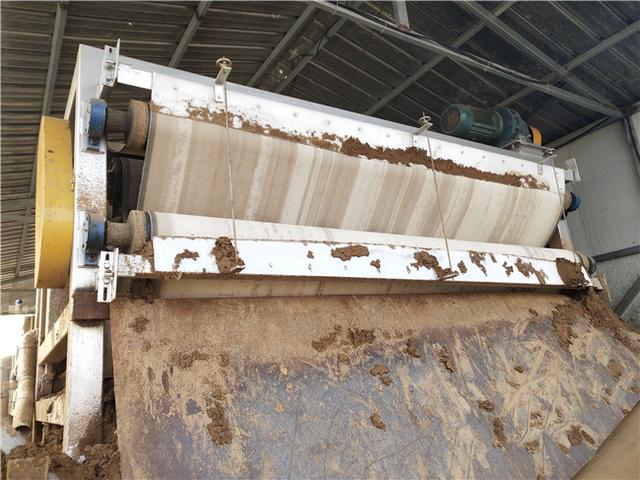

洗沙污泥壓濾機主要機構是由驅動裝置、產品機架、壓濾機專用壓榨輥、上層濾帶、下層濾帶、壓濾機濾帶的張緊驅動裝置、濾帶的反沖洗清洗裝置、壓干后污泥卸料裝置、氣動氣壓控系統、以及帶式污泥壓濾機的電氣控制系統等結構部分組成。

帶式壓濾機的根本結構包含帶式壓濾機過濾板和距離放置的枯燥板。在帶式壓濾機的過濾室中完成懸浮液和濾餅的機械過濾；然后進入帶式壓濾機枯燥和脫水階段。帶式壓濾機也叫帶式污泥脫水機，由于其可以連續運行，運行管理簡單，配套設備，從而使投資少，勞動力，能源消耗和維護費用較低，在國內外污泥脫水，廣泛應用于國內發展，新的城市污水處理污水處理廠，企業脫水設備采用帶式污泥脫水機。

一、設備特點：

（1）主機采用國標方管整體焊接而成，表面高壓噴砂除銹、除氧化皮，噴涂四層氟碳漆，抗酸堿腐蝕作用達十年以上。

（2）關鍵部分采用高性能不銹鋼制作，包括主脫水輥、擋泥板、接水槽、防水罩、噴嘴等。

（3）軸承座采用高薪更鑄鐵件，全密封結構，軸承為優制雙排滾子軸承，保用三年。

（4）擠壓輥、傳動輥、導輥為優質無縫鋼管外包耐磨橡膠，保用三年。

（5）采用強度高、透水性好、不易堵塞、易清洗、易拆裝的優質濾網，根據污泥物理特性不同選用不同的濾網。

二、工作流程

（1）濃密脫水：化學預處理階段

帶式壓濾機對絮凝效果要求比較高，本機采用獨特的加藥混合器來實現快速絮凝，達到最佳絮凝效果。

（2）重力脫水：重力濃縮脫水階段

污泥經布料斗均勻送入網帶，污泥隨濾帶向前運行，游離態水在自重作用下通過濾帶流入接水槽，主要作用是脫去污泥中的自由水，使污泥的流動性減小，為進一步擠壓做準備。

（3）低/中壓脫水：楔形預壓脫水階段

重力脫水之后仍難滿足壓榨脫水段對污泥流動性的要求。經過此階段的輕微擠壓脫水保證了污泥順利進行壓榨脫水。

（4）高壓脫水：對夾壓榨脫水階段

利用上、下濾帶夾著濾餅繞著壓榨輥進行反復地?cái)D壓與剪切作用，脫除了大量的毛細作用水，使濾餅水分逐漸減少。

三、工作原理

首前進來重力脫水區，大局部游離水在重力作用下議決濾帶被濾除；隨著濾帶的運行，污泥進由來兩條濾帶組成的楔形區，兩條濾帶對污泥實施拙笨加壓，污泥逐漸增稠，轉動性降落，過渡到壓榨區；在壓榨區，污泥受到遞增的擠壓力和兩條濾帶上下位置交替變動所產生的剪切力的作用，大局部剩余于污泥中的游離水和間隙水被濾除，污泥成為含水率較低的片狀濾餅；上下濾帶經卸料輥疏散，依賴濾帶曲率的變動并運用刮刀將濾餅刮落，實現物料的固液疏散，而上、下濾帶經沖洗后重新使用，舉行下一周期的濃縮壓濾。

帶式壓濾機是通過濃縮的污泥與一定濃度的絮凝劑在靜、動態混合器中充分混合以后，污泥中的微小固體顆粒聚凝成體積較大的絮狀團塊，一起別離出自由水，絮凝后的污泥被輸送到濃縮重力脫水的濾帶上，在重力的效果下自由水被別離，形成不活動狀況的污泥，然后夾持在上下兩條網帶之間，通過楔形預壓區、低壓區和高壓區由小到大的揉捏力、剪切力效果下，逐漸揉捏污泥，以達到最大程度的泥、水別離，最終形成濾餅排出。
